Sezione longitudinale di ponte levatoio e suo meccanismo
disegno,
ca. 1695 - ca. 1702
Martinelli, Domenico (1650-1718)
1650-1718
disegno che conserva tracce della preliminare costruzione a grafite; è eseguito con tiralinee e compasso e a mano libera per dettagli, a inchiostro grigio a penna, acquerello colore azzurro e marrone chiaro rosato; il supporto sul quale è tracciato è carta pesante imbrunita e presenta puntinature di costruzione del disegno
- FONTE DEI DATI Regione Lombardia
- OGGETTO disegno
-
MATERIA E TECNICA
carta/ inchiostro a penna/ acquerello/ grafite
-
ATTRIBUZIONI
Martinelli, Domenico (1650-1718)
- LUOGO DI CONSERVAZIONE Civiche Raccolte Grafiche e Fotografiche del Castello Sforzesco
- LOCALIZZAZIONE Castello Sforzesco - complesso
- INDIRIZZO Piazza Castello, Milano (MI)

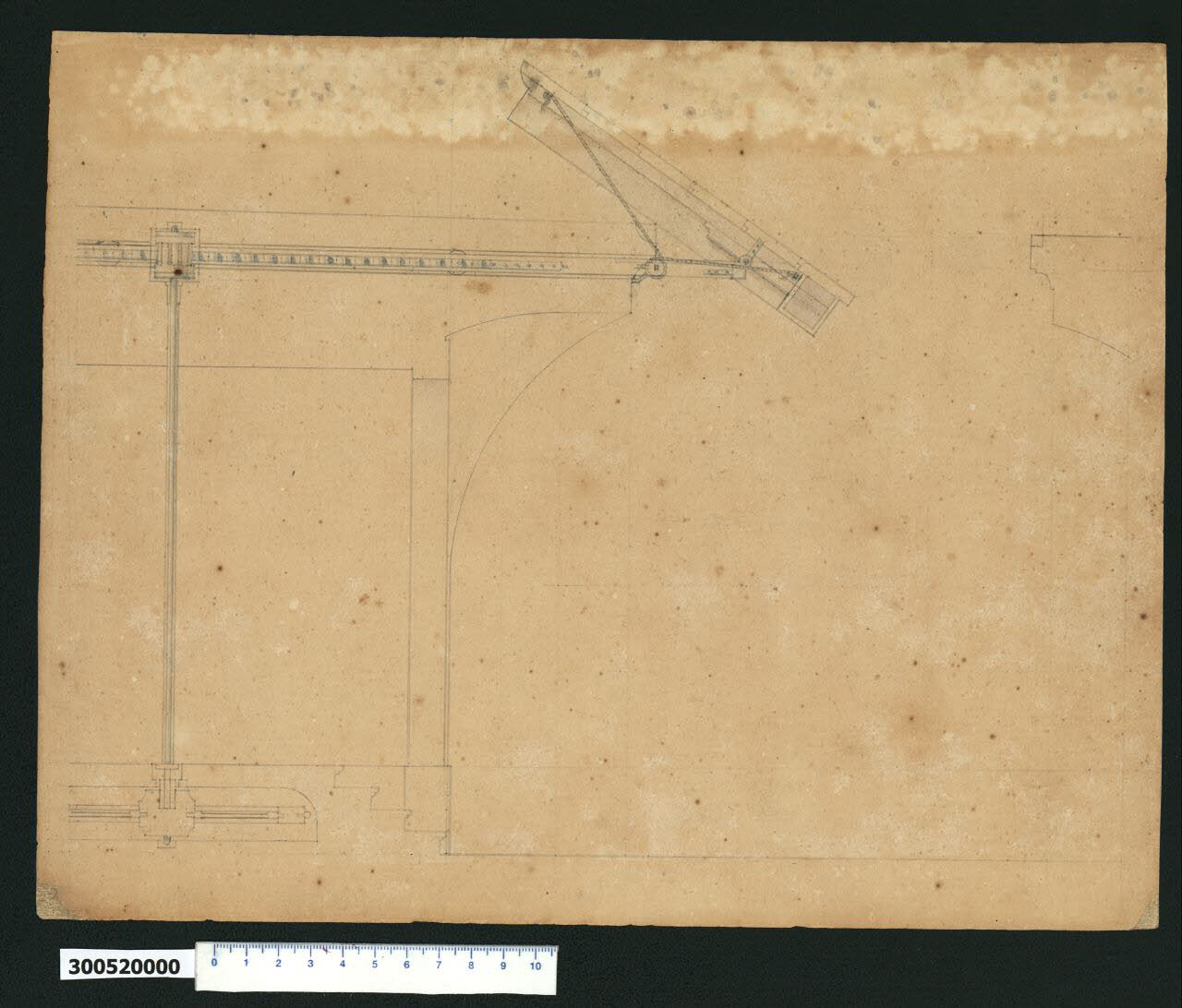

- NOTIZIE STORICO CRITICHE Nell'"Indice" del tomo nel quale era rilegato il disegno viene definito: "Altra machina". Il soggetto è un ponte levatoio, attribuito da Hellmut Lorenz a Domenico Martinelli e forse riferibile a uno studio per il ponte del castello di Austerlitz (Lorenz 1991, MZ 376 p. 325); tuttavia non esiste una corrispondenza tra i due manufatti, perciò si può ritenere sia un'esemplificazione didascalica del meccanismo di funzionamento. Questo disegno riguarda la sezione longitudinale, mentre la sezione trasversale è rappresentata su un altro foglio (Milano, Collezione Sardini Martinelli inv. 3,5 ter II). Il funzionamento del dispositivo è rilevabile dal confronto dei due disegni: la grande ruota dentata alla base, manovrata attraverso la manovella a C (rappresentata nella sezione trasversale) imperniata al centro della stessa, trasmette il movimento a due piccole ruote dentate laterali collegate ad aste, alla cui sommità si trovano altre due ruote dentate dello stesso tipo. Ad esse è collegato un sistema di funi, meno precisamente identificato, che dovrebbe consentire il movimento del ponte.
-
