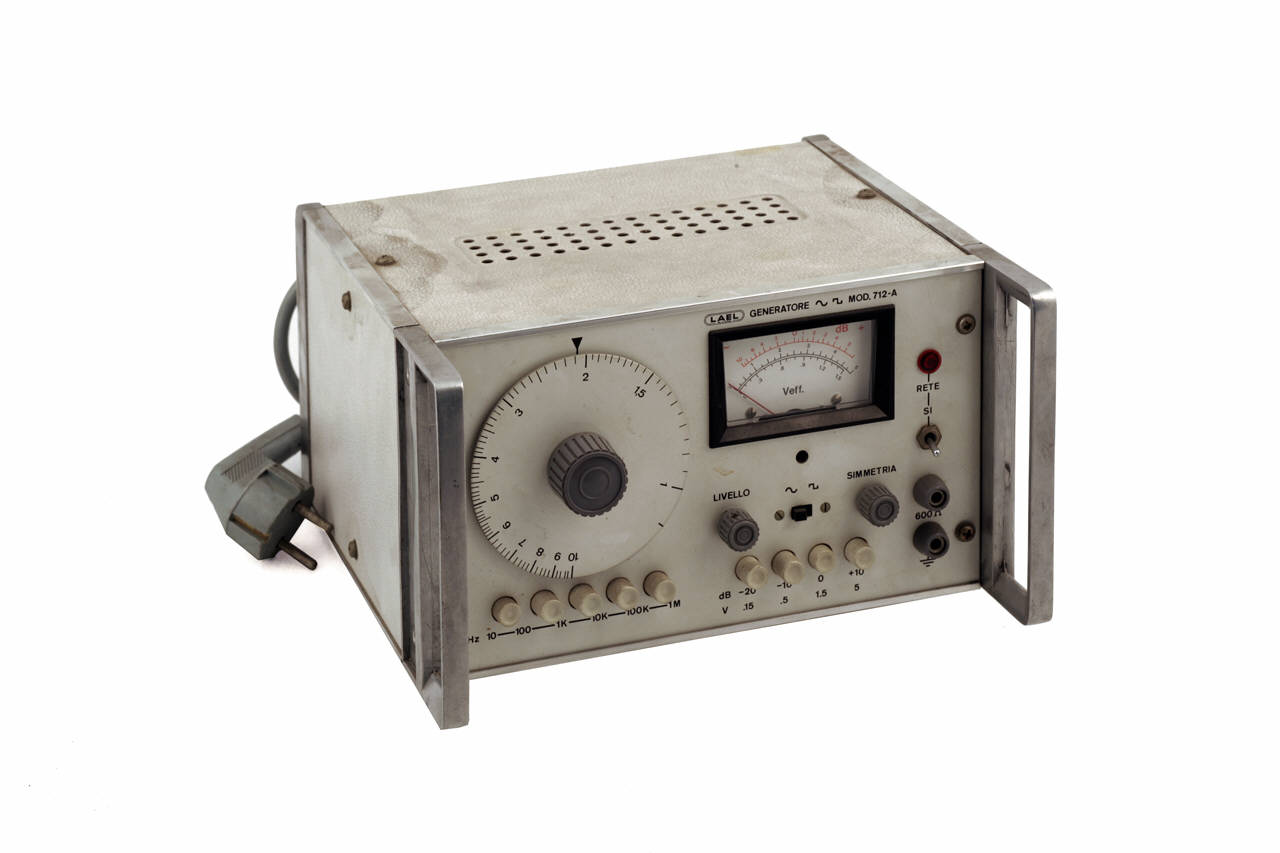

Questo dispositivo è racchiuso in una custodia metallica di forma parallellepipeda poggiante su quattro piedini in gomma.\nFrontalmente sono inserite due maniglie in metallo. La custodia è forata per permettere il raffreddamento dello strumento.\nIl pannello frontale è interamente occupato dai dispositivi di regolazione e dal quadrante di lettura.\nOltre ad un interruttore di accensione con relativa spia di funzionamento, troviamo una boccole per il prelievo dell'onda generata (600Ohm) ed una per la messa a terra, un deviatore a slitta per la scelta del tipo di segnale (sinusoidale o quadro) e due potenziometri per la regolazione continua del livello e della simmetria.\nCinque interruttori permettono di selezionare la frequenza dell'onda generata (10Hz, 100Hz, 1KHz, 10KHz, 100KHz, 1MHz) ed un potenziometro con scala logaritmica da 0 a 10, ne permette la regolazione fine.\nAltri quattro interruttori sono per la selezione delle tensioni in dB o V (-20, -10, 0, +10dB oppure 0.15, 0.5, 1.5, 5V).\nIl quadrante di misura riporta tre scale di lettura. Una rossa, con zero a destra, con indicazioni numeriche da 0 a 10dB, e due nere, con zero a sinistra, per misure di Veff da 0 a 5 e da 0 a 1,5.\nDal retro fuoriesce il cavo di alimentazione di rete con spina di sicurezza.
