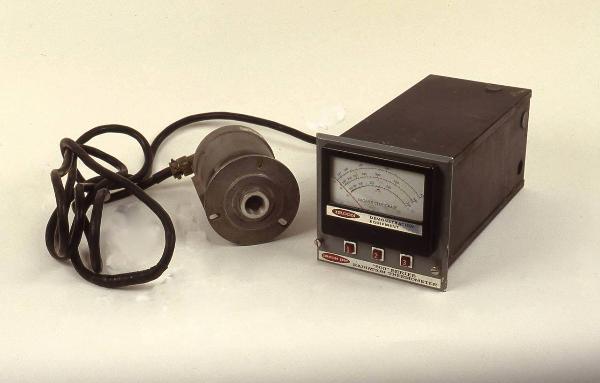

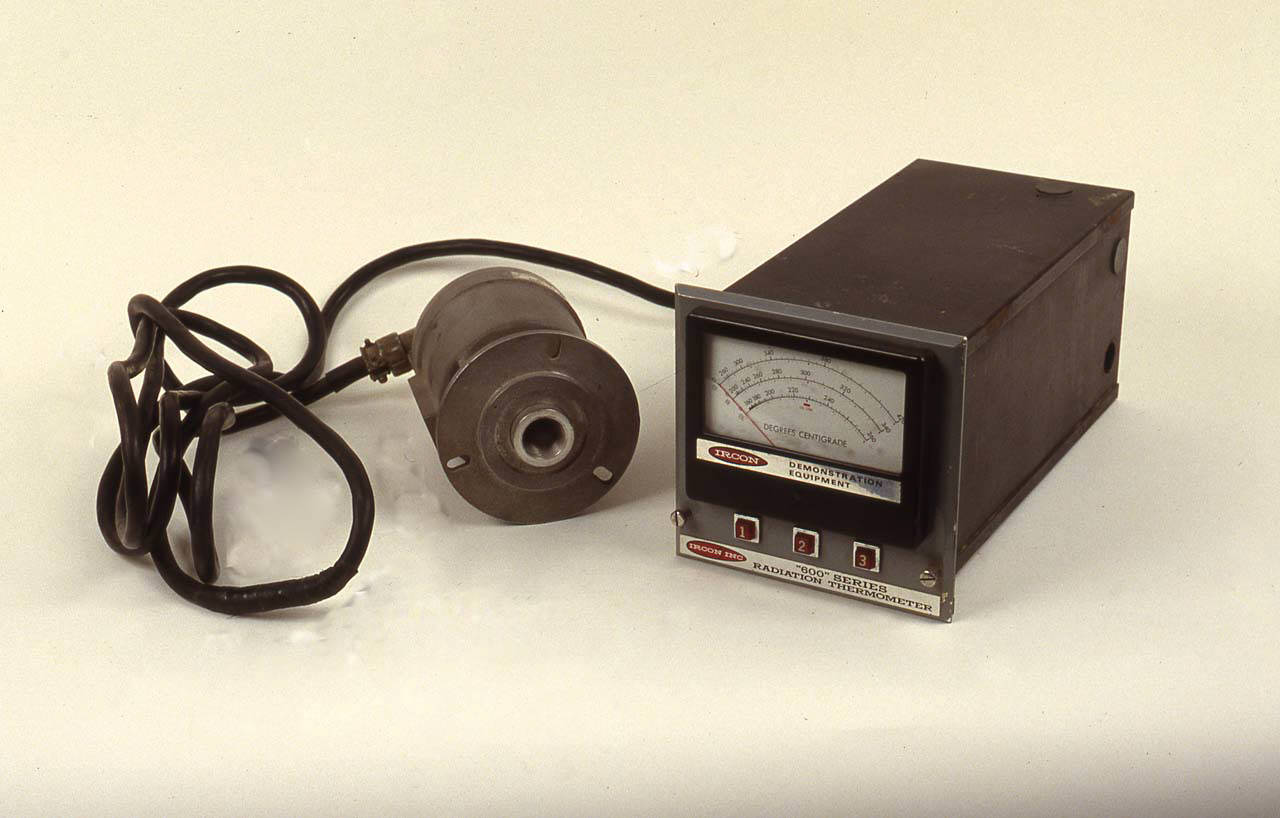

Il corpo principale dello strumento è costituito da una scatola metallica a forma di parallelelpipedo. Lo strumento, che è il tipico strumento da quadro, è dotato di una maschera sulla quale è riportato lo strumento di misura vero e proprio. Su di esso sono presenti tre scale graduate concentriche di forma circolare. Una con indicazioni da 160 a 260 °C, l'altra con indicazioni da 200 a 240 °C, la terza con indicazioni da 260 a 420 °C. Al di sotto della scala di lettura sono presenti tre led lumionosi la cui accensione indicava quale delle tre scale dovesse essere letta. Dalla parte posteriore fuoriesce il cavo di collegamento alla sonda di misura che è costitutta da un sensore a infrarossi posizionato all'interno di una scatola cilindrica. Questa è dotata di una flangia per il fissaggio.
