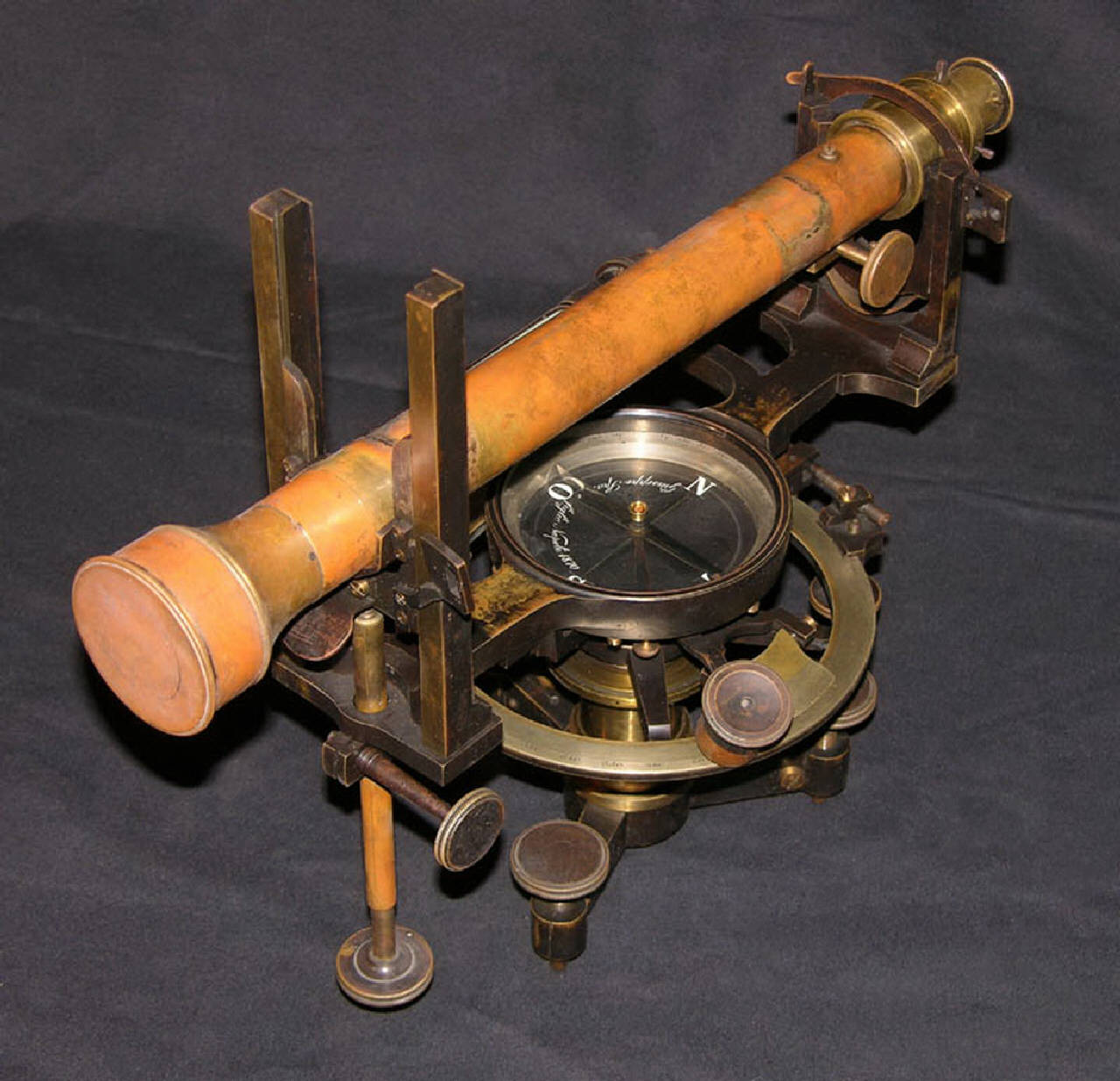

Lo strumento è composto da un piccolo cannocchiale rifrattore collocato in posizione quasi orizzontale su un basamento di supporto. Il cannocchiale, che conserva le ottiche originali ed è dotato della manopola per la messa a fuoco, poggia alle sue estremità su due supporti metallici; uno di questi è dotato di meccanismo di scorrimento verticale a ghigliottina - comandato da una vite senza fine posizionata nella parte inferiore del supporto - che permette di alzare e abbassare l'obiettivo del cannocchiale consentendo l'osservazione in una direzione che non sia solamente orizzontale. I due supporti sono uniti tra di loro alla base tramite una staffa orizzontale al centro della quale è collocata una bussola. Il centro della bussola coincide con il centro del basamento che è costituito da tre gambe poggianti su altrettanti viti calanti micrometriche per la corretta messa in postazione dello strumento. Immediatamente sotto la bussola è posizionata una corona circolare con incisa una scala graduata (sulla quale si legge la misura). Sono presenti una piccola lente per la lettura della misura e una livella lineare per trovare la corretta messa in piano dello strumento. Il cannocchiale è anallattico e diastimometrico. Di lato al cannocchiale, dalla parte dell'oculare è posizionato un piccolo settore eclimetrico.
