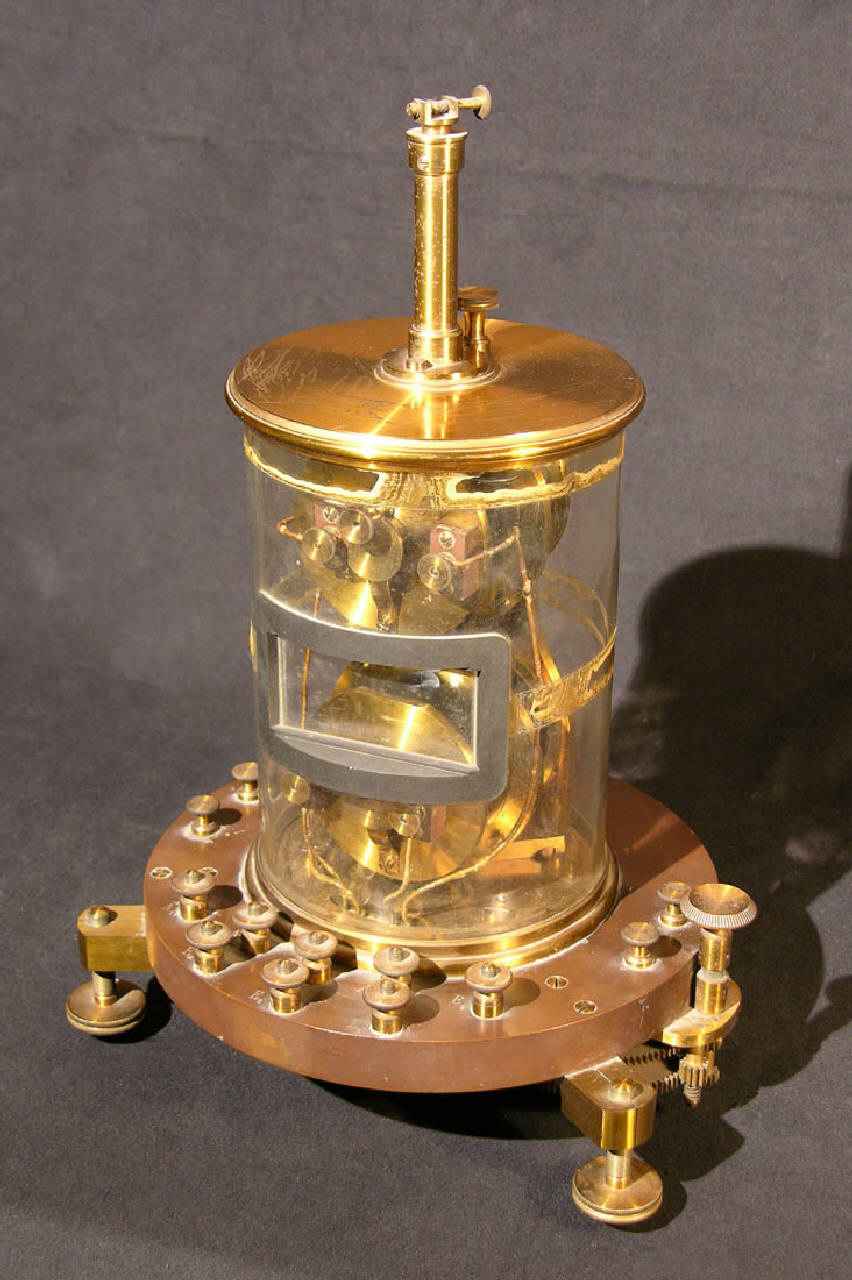

All'interno di un cilindro in vetro è ospitato un meccanismo elettromagnetico composto da un circuito e da un equipaggio mobile sospeso da un filo. Il circuito presenta due magneti a campana, ciascuno dei quali si trova in mezzo ad una coppia di bobine, mentre l'equipaggio mobile presenta uno specchio piano posto tra i due magneti a campana (i magneti e l'equipaggio, formano il cosiddetto sistema astatico dello strumento). Sulla parete del cilindro è ricavata la finestra attraverso la quale poter effettuare l'osservazione e la misura dello spostamento dell'equipaggio. Il cilindro è chiuso nella parte superiore da un coperchio in ottone dal centro del quale sale il tubo al cui interno è collocato il filo di sospensione. Il cilindro poggia su una base in bachelite sulla quale sono inseriti dodici morsetti per i collegamenti elettrici. La base è sorretta da tre piedini a vite calante utilizzati per la corretta messa in postazione dello strumento. Sotto la base del galvanometro si trova un sistema di ingranaggi collegati ad una delle due coppie di magneti.
