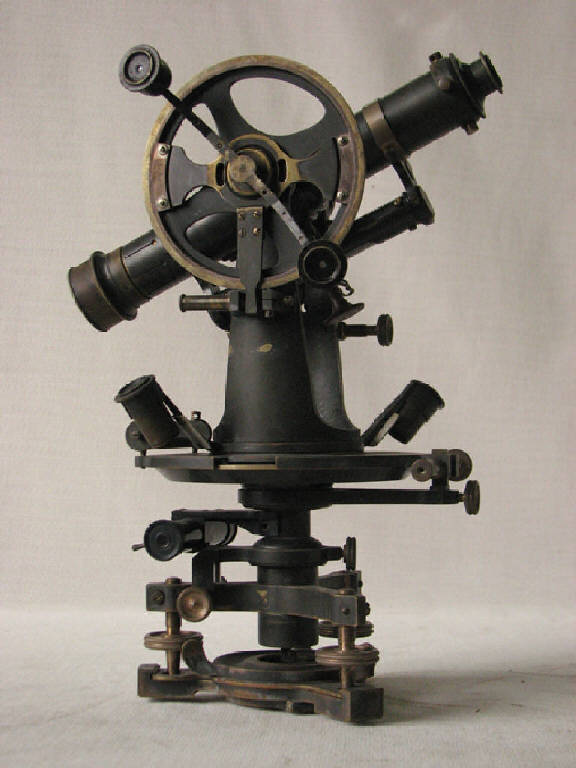

Questo teodolite è costituito essenzialmente da una base, un'alidada con cannocchiale e da un cerchio graduato orizzontale ed uno verticale.\nIl cannocchiale è ad asse orizzontale, girevole attorno ad un asse verticale perpendicolare all'asse ottico del cannocchiale stesso.\nSopra al cannocchiale è posta una livella per facilitarne la messa in orizzontale.\nAl cannocchiale è fissato un cerchio verticale graduato sessagesimale per la lettura degli angoli zenitali.\nIl cannocchiale è sorretto da un'alidada a forcella, girevole attorno ad un asse verticale. Le estremità della forcella dell'alidada sostengono i perni dell'asse orizzontale che porta il cannocchiale.\nUna livella solidale con l'alidada permette il posizionamento verticale del suo asse principale di rotazione.\nL'asse dell'alidada è centrato rispetto ad un cerchio graduato sessagesimale (360°) orizzontale, per la lettura degli angoli azimutali.\nTale cerchio graduato è inciso su un disco fisso rispetto al basamento su cui poggia lo strumento.\nIl basamento è a sua volta fissato ad un cavalletto di sostegno tramite una ghiera.\nSul basamento è fissata una livella a bolla per il corretto posizionamento dello strumento. Attraverso tre viti calanti è infatti possibile la messa in bolla del dispositivo.\nLa lettura degli angoli sui cerchi azimutale e zenitale è facilitata dalla presenza di una vite micrometrica e di oculari.
