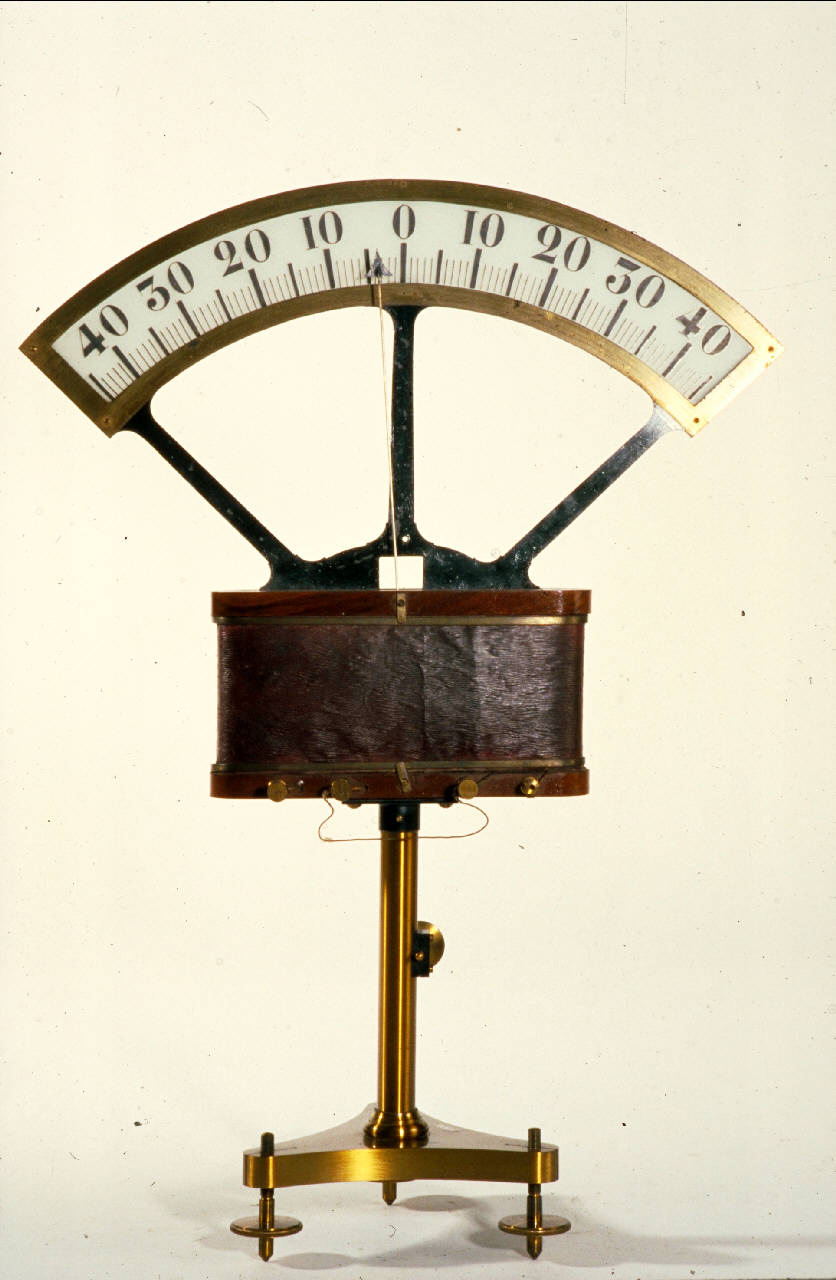

Lo strumento, montato su un treppiede, è composto da una bobina piatta a spire orizzontali, entro la quale, sospesa su dei coltelli che ne assicurano la massima mobilità, può muoversi, in un piano verticale, una sbarretta magnetizzata. Una lunga lancetta indicatrice, fissata perpendicolarmente al centro della sbarretta, ne indica le deviazioni muovendosi davanti ad un'ampia scala a zero centrale, dipinta su vetro è divisa in gradi (45° - 0° - 45°).\nLa sbarretta è inoltre equilibrabile grazie a due piccole masse che possono muoversi su delle viti. Una manopola agente su di una cremagliera permette di innalzare la sbarra magnetica per regolare la posizione delle sbarre di equilibrio.\nQuando nella bobina circola corrente, il magnete ruota fino a disporsi in modo che l'azione delle forze tra corrente e magnete sia bilanciata da quella delle forze gravitazionali agenti sull'equipaggio mobile.\nIl circuito della bobina è formato da due circuiti indipendenti.
