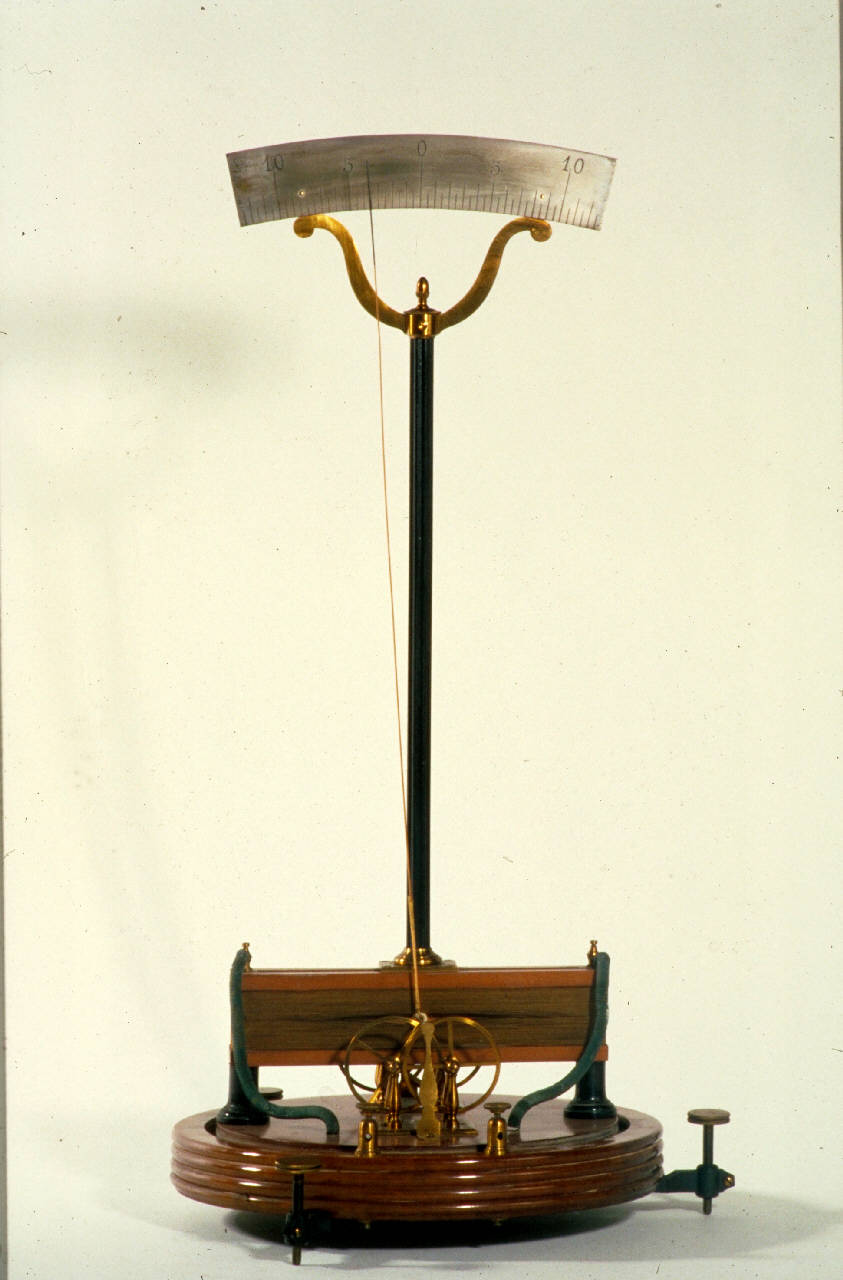

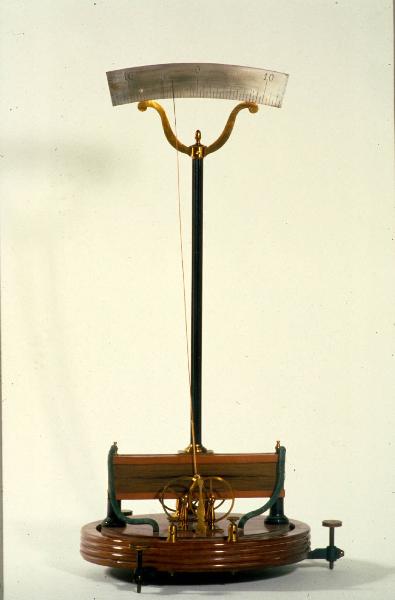

Il dispositivo poggia su una base cilindrica di legno, munita di piedini metallici a vite calante. \nIl campo magnetico generato dalla corrente elettrica provoca la rotazione di una coppia di aghi astatici; tale rotazione avviene in un piano verticale ed è contrastata dall'azione delle forze gravitazionali, agenti su un apposito contrappeso (oggi mancante). I due aghi magnetici sono fissati ad un perno che attraversa centralmente una bobina molto piatta ed è sostenuto agli estremi da due coppie di ruote verticali, affiancate e con gli assi paralleli. Lo stesso perno sostiene anche il supporto del contrappeso ed un lungo e sottile indice verticale, che si muove davanti ad un'ampia scala a zero centrale. La scala è incisa su ottone argentato (15°-0°-15°) ed è divisa in intervalli di 30'.
